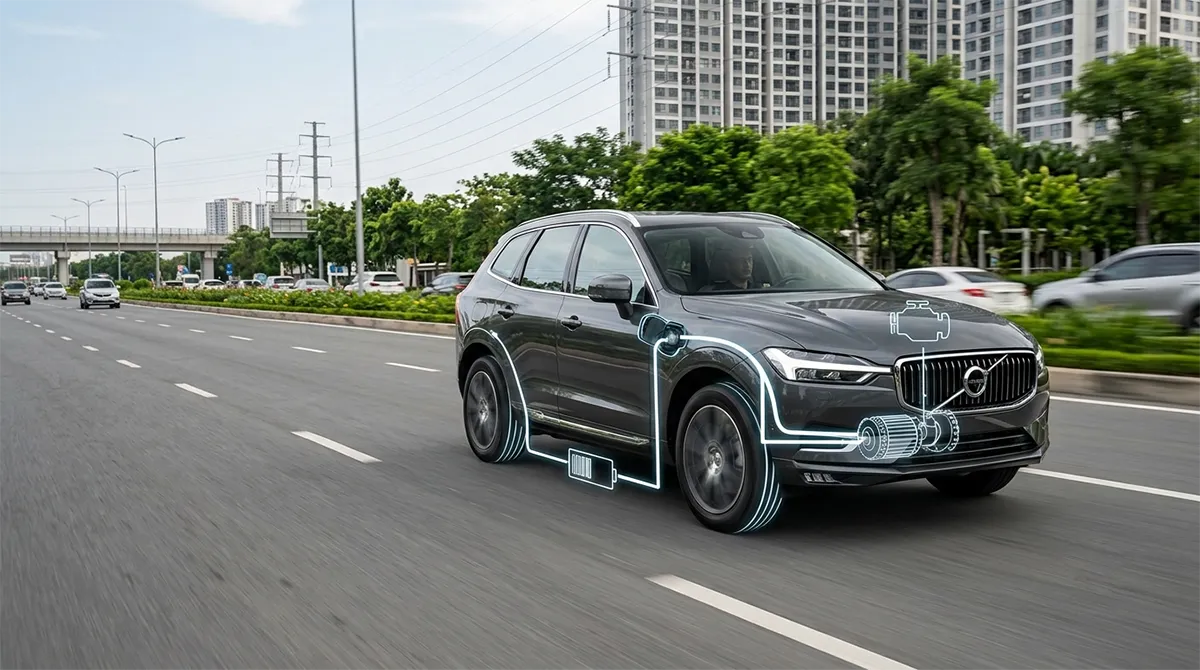

PHEV là gì? Cấu tạo và nguyên lý hoạt động

PHEV (Plug-in Hybrid Electric Vehicle) là xe hybrid có cả động cơ đốt trong và hệ truyền động điện, đồng thời có khả năng sạc pin từ nguồn điện bên ngoài. Đây là đặc điểm quan trọng nhất để phân biệt PHEV với HEV thông thường.

Nhờ bộ pin có dung lượng thường lớn hơn HEV, PHEV có thể di chuyển một quãng đường nhất định bằng năng lượng điện trước khi động cơ đốt trong tham gia hoặc phối hợp với mô-tơ điện. Khi pin được sạc thường xuyên, xe có thể sử dụng điện cho một phần đáng kể nhu cầu di chuyển hằng ngày.

Tóm tắt: PHEV là xe hybrid kết hợp động cơ đốt trong, mô-tơ điện và pin kéo có thể sạc từ nguồn điện bên ngoài. So với HEV, PHEV có khả năng cắm sạc và thường có phạm vi chạy điện lớn hơn. Khi điều kiện vận hành hoặc trạng thái pin thay đổi, động cơ đốt trong có thể tham gia vào quá trình tạo lực kéo hoặc cung cấp năng lượng. Hiệu quả sử dụng nhiên liệu của PHEV phụ thuộc đáng kể vào tần suất sạc và quãng đường di chuyển giữa các lần sạc.

PHEV là gì và hệ truyền động hoạt động theo nguyên lý nào?

PHEV kết hợp hai nguồn năng lượng chính: nhiên liệu lỏng cho động cơ đốt trong và điện năng được lưu trữ trong pin kéo. Mô-tơ điện sử dụng năng lượng từ pin để tạo mô-men kéo, trong khi động cơ đốt trong có thể tham gia truyền lực hoặc cung cấp năng lượng tùy theo kiến trúc của từng hệ thống.

Điểm đặc trưng của PHEV là pin có thể nhận năng lượng từ bên ngoài thông qua cổng sạc. Ngoài ra, pin vẫn có thể được nạp trong quá trình vận hành thông qua phanh tái sinh và các chiến lược quản lý năng lượng của hệ thống hybrid.

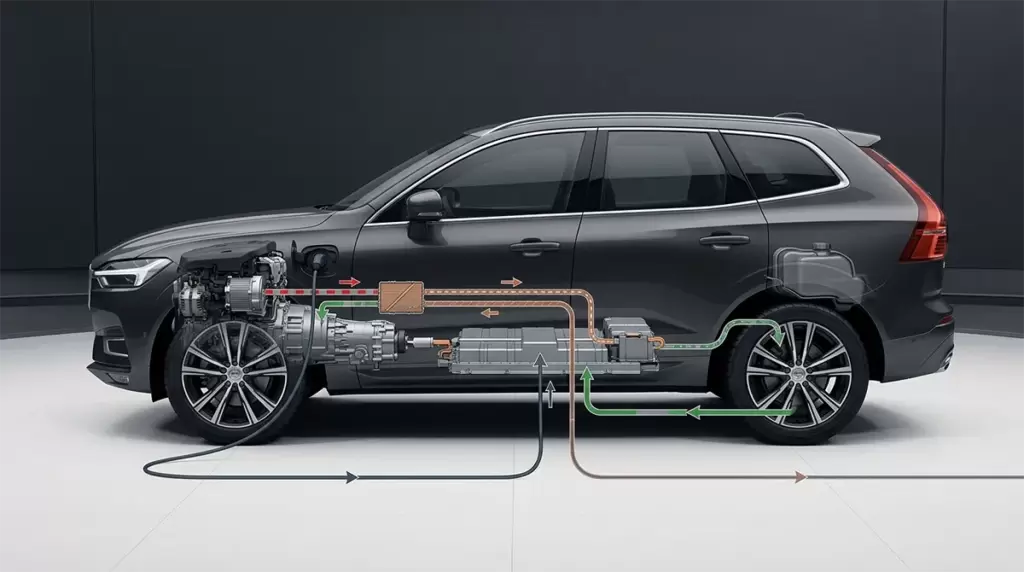

Do đó, có thể hình dung dòng năng lượng cơ bản của PHEV như sau:

Dòng chuyển hóa năng lượng trên xe PHEV được chia thành 2 nhánh vận hành độc lập hoặc song song:

Nhánh thuần điện: Nguồn điện bên ngoài → Bộ sạc (OBC) → Pin kéo → Điện tử công suất → Mô-tơ điện → Bánh xe chủ động.
Nhánh động cơ đốt trong: Nhiên liệu lỏng → Động cơ đốt trong → Hệ thống truyền động → Bánh xe chủ động.

Tùy kiến trúc, hai nhánh này có thể hoạt động độc lập trong những điều kiện nhất định hoặc phối hợp để đáp ứng yêu cầu về công suất, hiệu suất và trạng thái pin.

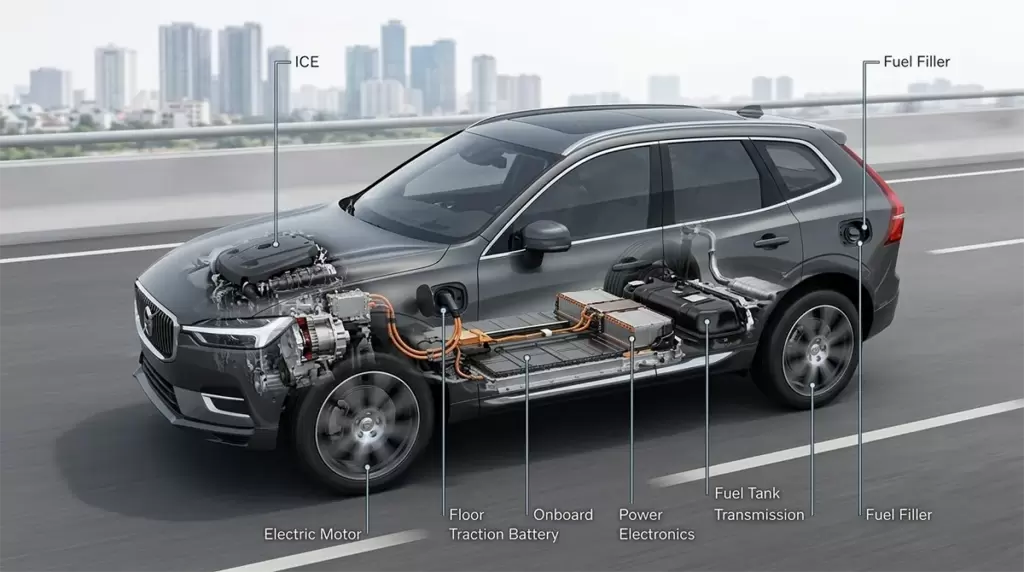

Cấu tạo của hệ thống PHEV

Một hệ thống PHEV gồm nhiều cụm tương tự xe điện và xe hybrid, nhưng được bổ sung khả năng sạc điện từ bên ngoài.

Động cơ đốt trong

Động cơ đốt trong sử dụng nhiên liệu lỏng và đảm nhiệm một phần vai trò tạo năng lượng hoặc lực kéo. Cách động cơ tham gia phụ thuộc vào kiến trúc truyền động của từng mẫu PHEV.

Mô-tơ điện

Mô-tơ điện chuyển đổi điện năng từ pin thành mô-men xoắn để tạo lực kéo. Trong quá trình giảm tốc, mô-tơ cũng có thể hoạt động theo chế độ phát điện để thu hồi một phần động năng thông qua phanh tái sinh.

Pin kéo

Pin kéo lưu trữ điện năng dành cho hệ thống truyền động điện. PHEV thường có bộ pin lớn hơn HEV, nhờ đó có thể cung cấp năng lượng cho xe di chuyển bằng điện trong một phạm vi nhất định.

Cổng sạc

Cổng sạc tạo kết nối giữa xe và nguồn điện bên ngoài. Đây là thành phần làm nên khả năng plug-in của PHEV.

Bộ sạc trên xe

Bộ sạc trên xe, thường được gọi là OBC (On-board Charger), xử lý điện năng từ nguồn sạc phù hợp trước khi đưa vào hệ thống pin theo yêu cầu của xe.

Với hệ thống sạc, có thể tham khảo thêm giải pháp pin và trạm sạc xe điện để hiểu rõ hơn về chuỗi truyền năng lượng từ nguồn điện đến pin.

Điện tử công suất và bộ điều khiển

Hệ thống điện tử công suất và bộ điều khiển quản lý quá trình chuyển đổi, phân phối năng lượng giữa pin, mô-tơ điện và các thành phần liên quan. Đây là phần quan trọng để phối hợp hai nguồn năng lượng trong quá trình vận hành.

Bình nhiên liệu

Do vẫn sử dụng động cơ đốt trong, PHEV có bình chứa nhiên liệu tương tự các phương tiện sử dụng động cơ đốt trong.

Hệ thống truyền động

Hệ thống truyền động đưa mô-men từ mô-tơ điện, động cơ đốt trong hoặc cả hai tới bánh xe tùy theo kiến trúc của xe.

Điểm khác biệt cốt lõi của PHEV: khả năng sạc từ nguồn điện bên ngoài

Khác biệt quan trọng nhất giữa PHEV và HEV nằm ở khả năng sạc pin kéo bằng nguồn điện bên ngoài.

HEV thông thường không được thiết kế để cắm vào nguồn điện bên ngoài. Năng lượng cho pin được bổ sung chủ yếu thông qua phanh tái sinh và động cơ đốt trong. Trong khi đó, PHEV có cổng sạc và hệ thống cho phép nạp điện từ nguồn bên ngoài.

Khả năng này cho phép PHEV tích trữ một lượng điện năng lớn hơn trước mỗi hành trình. Nếu quãng đường di chuyển hằng ngày nằm trong phạm vi chạy điện của xe và người dùng có thói quen sạc đều đặn, phần lớn hành trình có thể được thực hiện bằng năng lượng điện.

Vì vậy, khi đánh giá PHEV, không nên chỉ nhìn vào công suất động cơ hoặc dung lượng pin. Khả năng sạc và thói quen sạc thực tế có ảnh hưởng trực tiếp đến cách chiếc xe được sử dụng.

Dòng năng lượng trong một chu trình vận hành PHEV

Khi pin đã được sạc

Khi pin có đủ năng lượng, hệ thống có thể ưu tiên sử dụng mô-tơ điện trong những điều kiện phù hợp. Điện năng từ pin được chuyển qua hệ thống điện tử công suất để cung cấp cho mô-tơ.

Khi xe di chuyển trong phạm vi chạy điện

Trong điều kiện phù hợp, xe có thể sử dụng năng lượng lưu trữ trong pin để vận hành mà không cần động cơ đốt trong tạo lực kéo chính.

Tuy nhiên, phạm vi vận hành thực tế phụ thuộc vào thiết kế xe, điều kiện đường sá, tốc độ, tải trọng, nhiệt độ và cách sử dụng hệ thống điều hòa.

Khi cần công suất lớn

Khi người lái yêu cầu công suất lớn hoặc điều kiện vận hành không còn phù hợp với chế độ điện ưu tiên, động cơ đốt trong có thể tham gia. Mô-tơ điện và động cơ đốt trong có thể phối hợp tùy theo kiến trúc của hệ truyền động.

Khi trạng thái pin giảm xuống

Khi năng lượng khả dụng trong pin giảm, hệ thống sẽ thay đổi chiến lược quản lý năng lượng và tăng vai trò của động cơ đốt trong theo thiết kế của xe.

Điều này không có nghĩa là pin bị sử dụng đến trạng thái hoàn toàn bằng 0. Hệ thống quản lý pin duy trì các giới hạn vận hành phù hợp để bảo đảm khả năng hoạt động của hệ thống hybrid.

Khi giảm tốc và phanh

Khi xe giảm tốc, mô-tơ điện có thể hoạt động như máy phát để thu hồi một phần động năng và đưa năng lượng trở lại pin. Đây là cơ chế phanh tái sinh.

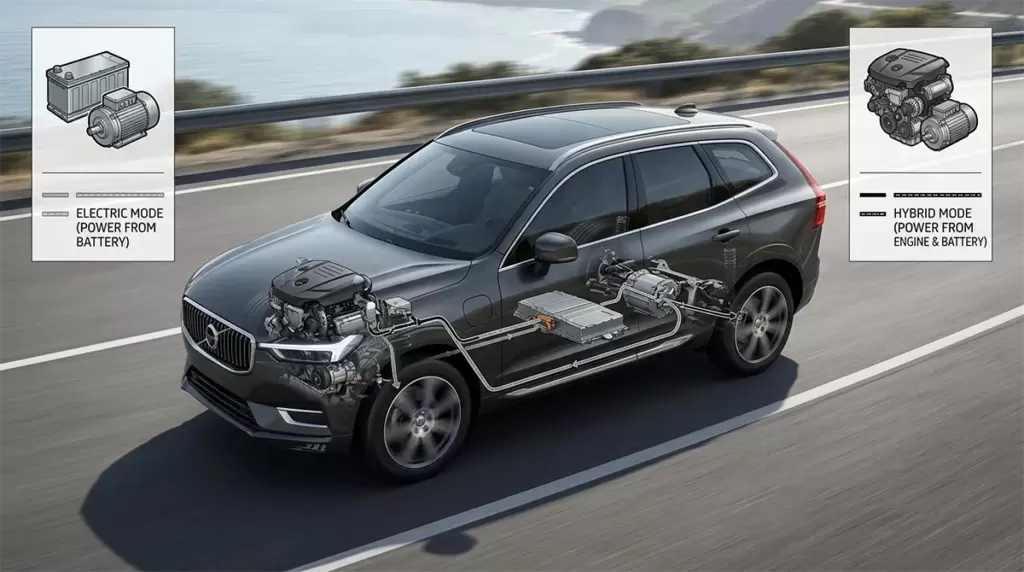

Các chế độ vận hành của PHEV

Ưu tiên vận hành bằng điện

Ở chế độ này, hệ thống ưu tiên sử dụng năng lượng từ pin và mô-tơ điện trong những điều kiện mà thiết kế xe cho phép.

Đây là chế độ giúp PHEV tận dụng lợi thế của việc sạc điện từ bên ngoài.

Vận hành hybrid

Khi cần thêm công suất hoặc khi trạng thái pin thay đổi, động cơ đốt trong và mô-tơ điện có thể phối hợp để đáp ứng nhu cầu vận hành.

Duy trì trạng thái năng lượng của pin

Một số chiến lược điều khiển cho phép hệ thống chủ động duy trì trạng thái năng lượng của pin để phục vụ những điều kiện vận hành tiếp theo.

Cách gọi và cách triển khai cụ thể của các chế độ này có thể khác nhau giữa các nhà sản xuất.

PHEV chạy được bao xa bằng điện?

Phạm vi chạy điện của PHEV phụ thuộc vào dung lượng pin, hiệu suất hệ truyền động và điều kiện vận hành. Vì PHEV thường có bộ pin lớn hơn HEV, xe có thể di chuyển một quãng đường nhất định chủ yếu bằng năng lượng điện.

Khi đọc thông số của một mẫu xe cụ thể, cần phân biệt giữa phạm vi được công bố theo một chu trình thử nghiệm và quãng đường thực tế.

EPA cũng sử dụng khái niệm charge-depleting range để mô tả phạm vi khi xe sử dụng năng lượng từ pin được nạp từ nguồn bên ngoài. Giá trị này thường gần với phạm vi chạy điện, nhưng một số PHEV vẫn có thể sử dụng một lượng nhỏ nhiên liệu trong giai đoạn này.

Do đó, không nên coi một con số phạm vi chạy điện được công bố là quãng đường chắc chắn đạt được trong mọi điều kiện.

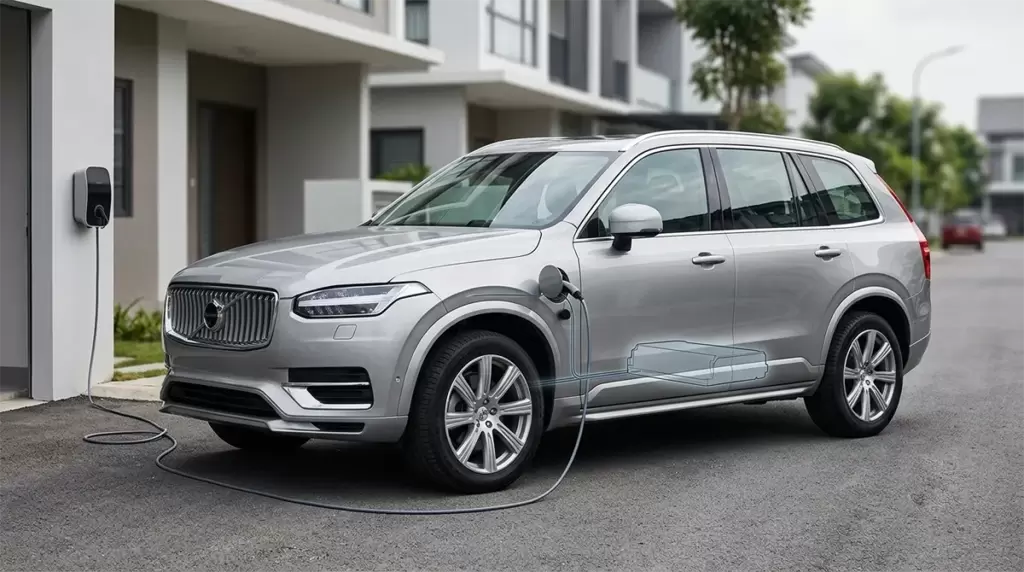

PHEV sạc như thế nào?

Quá trình sạc PHEV có thể hình dung theo chuỗi:

Nguồn điện → thiết bị sạc → cổng sạc → OBC → pin kéo

Khả năng sạc thực tế phụ thuộc vào công suất nguồn điện, thiết bị sạc, khả năng tiếp nhận điện của xe và điều kiện vận hành của hệ thống pin.

Ngoài sạc từ bên ngoài, pin PHEV còn có thể nhận năng lượng thông qua phanh tái sinh và trong một số chiến lược vận hành thông qua động cơ đốt trong.

Vì vậy, PHEV không chỉ là một chiếc xe hybrid được gắn thêm cổng sạc. Toàn bộ hệ thống quản lý năng lượng phải được thiết kế để phối hợp giữa năng lượng điện từ bên ngoài, năng lượng thu hồi khi giảm tốc và năng lượng từ nhiên liệu.

Khi nào động cơ đốt trong tham gia?

Động cơ đốt trong không nhất thiết phải hoạt động liên tục. Hệ thống có thể đưa động cơ vào vận hành khi điều kiện yêu cầu.

Khi nhu cầu công suất vượt quá khả năng đáp ứng phù hợp của hệ thống điện.
Khi trạng thái năng lượng của pin giảm xuống mức mà chiến lược điều khiển yêu cầu.
Khi điều kiện vận hành cần duy trì hoặc bổ sung năng lượng.
Trong một số điều kiện nhiệt độ hoặc tải điều hòa nhất định.
Theo chiến lược quản lý năng lượng được nhà sản xuất thiết lập.

Động cơ cũng có thể tham gia khi pin gần cạn, khi tăng tốc mạnh hoặc khi nhu cầu sưởi ấm/làm mát cao.

Do đó, không nên hiểu PHEV theo cách đơn giản rằng “hết phạm vi điện là động cơ xăng bật lên và xe hoạt động y hệt xe xăng”. Cách phối hợp thực tế phụ thuộc vào kiến trúc và phần mềm điều khiển của từng mẫu xe.

PHEV có tiết kiệm nhiên liệu không?

PHEV có thể giảm mức sử dụng nhiên liệu khi phần lớn quãng đường được thực hiện bằng năng lượng điện và xe được sạc thường xuyên.

Ngược lại, nếu người dùng hầu như không sạc pin từ nguồn điện bên ngoài, lợi thế của hệ thống plug-in sẽ giảm đáng kể. Trong trường hợp này, mức tiêu thụ nhiên liệu có thể gần với HEV có kích thước tương tự.

Vì vậy, khi đánh giá khả năng tiết kiệm nhiên liệu của PHEV, cần xem xét đồng thời:

Quãng đường di chuyển mỗi ngày.
Phạm vi chạy điện của xe.
Tần suất có thể sạc.
Điều kiện đường sá và tốc độ vận hành.
Tải trọng và điều hòa.
Tỷ lệ quãng đường chạy điện so với quãng đường sử dụng động cơ đốt trong.

Nói cách khác, PHEV phát huy hiệu quả khác nhau tùy cách sử dụng, chứ không có một mức tiết kiệm nhiên liệu cố định áp dụng cho mọi người dùng.

Các kiến trúc truyền động PHEV

PHEV không chỉ có một cách bố trí hệ truyền động. Hai kiến trúc thường được nhắc đến là hybrid song song và hybrid nối tiếp; một số hệ thống có thể kết hợp hoặc chuyển đổi giữa các cách vận hành.

Hybrid song song

Trong kiến trúc song song, động cơ đốt trong và mô-tơ điện có thể truyền lực tới bánh xe thông qua các liên kết cơ khí phù hợp với thiết kế.

Hybrid nối tiếp

Trong kiến trúc nối tiếp, mô-tơ điện đảm nhiệm việc dẫn động bánh xe, còn động cơ đốt trong có thể được sử dụng để tạo điện thông qua máy phát.

Một số xe có kiến trúc nối tiếp được gọi là xe điện mở rộng phạm vi. Tuy nhiên, không nên đồng nhất mọi PHEV dạng nối tiếp với REEV, vì cách phân loại còn phụ thuộc vào kiến trúc cụ thể và tiêu chí kỹ thuật/pháp lý được sử dụng.

Kiến trúc kết hợp

Một số hệ thống có thể kết hợp đặc điểm của nối tiếp và song song, cho phép hệ thống lựa chọn đường truyền năng lượng phù hợp với điều kiện vận hành.

Đây là một trong những lý do không nên xác định một chiếc PHEV chỉ bằng cách nhìn vào việc xe có động cơ đốt trong và mô-tơ điện; kiến trúc truyền động mới quyết định cách hai nguồn năng lượng thực sự tác động lên xe.

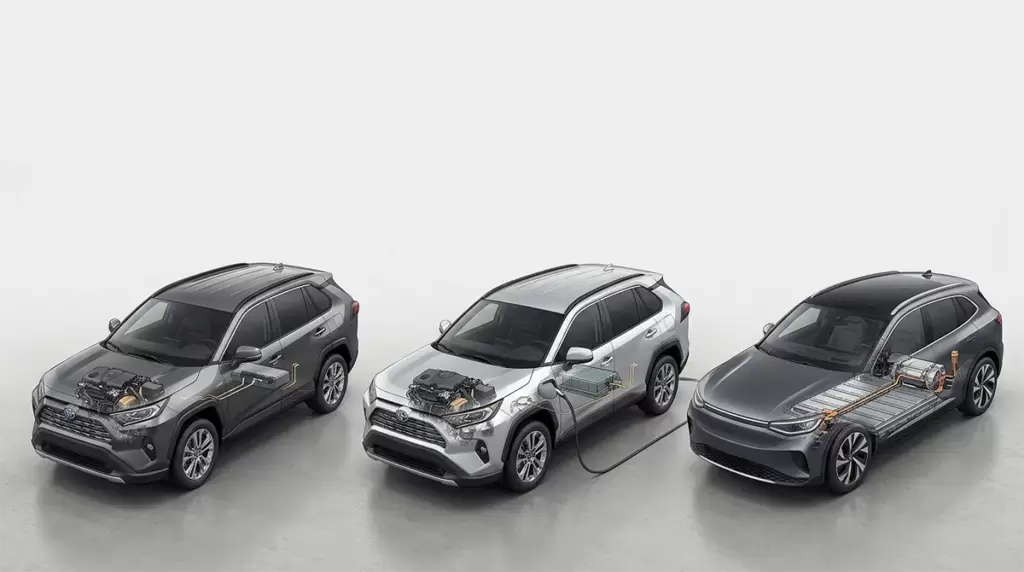

Đặc điểm	HEV	PHEV	BEV
Động cơ đốt trong	Có	Có	Không
Mô-tơ điện	Có	Có	Có
Pin kéo	Có	Có	Có
Sạc từ nguồn điện bên ngoài	Không	Có	Có
Nhiên liệu lỏng	Có	Có	Không
Khả năng chạy bằng điện	Tùy loại HEV	Có trong những điều kiện phù hợp	Luôn sử dụng truyền động điện

Những điểm người mua PHEV cần đánh giá

Với người đang cân nhắc PHEV, thông số kỹ thuật chỉ là một phần của quyết định. Khả năng khai thác chiếc xe phụ thuộc rất nhiều vào thói quen sử dụng.

Phạm vi chạy điện: xem xe đáp ứng được bao nhiêu phần quãng đường hằng ngày.
Dung lượng pin: liên quan trực tiếp đến lượng năng lượng điện có thể lưu trữ.
Khả năng sạc: kiểm tra công suất sạc và điều kiện nguồn điện phù hợp.
Tần suất sạc: nếu có thể sạc thường xuyên, lợi thế của PHEV sẽ dễ được khai thác hơn.
Mức tiêu thụ nhiên liệu khi pin ở trạng thái duy trì: quan trọng đối với những hành trình dài.
Kiến trúc truyền động: tìm hiểu cách động cơ đốt trong và mô-tơ điện phối hợp.
Điều kiện sử dụng: đô thị, đường trường, quãng đường hằng ngày và nhu cầu chở tải.
Dịch vụ và bảo dưỡng: cần xem xét khả năng hỗ trợ đối với cả hệ thống động cơ đốt trong và hệ thống điện.

Điểm quan trọng nhất là xác định PHEV có phù hợp với cách sử dụng thực tế hay không, thay vì chỉ nhìn vào khả năng chạy điện hoặc một con số tiêu thụ nhiên liệu được công bố.

Những hiểu lầm thường gặp về PHEV

PHEV luôn chạy hoàn toàn bằng điện?

Không. PHEV có khả năng vận hành bằng điện trong những điều kiện phù hợp, nhưng vẫn có động cơ đốt trong và có thể sử dụng nhiên liệu.

PHEV không cần sạc vì đã có động cơ đốt trong?

Không. Xe vẫn có thể vận hành nhờ động cơ đốt trong, nhưng nếu không sạc thường xuyên thì người dùng sẽ không khai thác đầy đủ lợi thế của kiến trúc plug-in.

PHEV luôn tiết kiệm nhiên liệu hơn HEV?

Không thể kết luận như vậy cho mọi trường hợp. Hiệu quả phụ thuộc vào thiết kế xe và đặc biệt là tần suất sạc cũng như tỷ lệ quãng đường chạy điện.

PHEV hết điện là không thể chạy?

Không nên hiểu “hết phạm vi chạy điện” đồng nghĩa với “xe mất hoàn toàn khả năng vận hành”. PHEV vẫn có hệ thống động cơ đốt trong và chiến lược quản lý năng lượng riêng.

PHEV và REEV có phải cùng một loại xe?

Không nên đồng nhất hai khái niệm. PHEV là một nhóm xe hybrid có khả năng sạc ngoài; REEV nhấn mạnh kiến trúc mà mô-tơ điện đảm nhiệm việc dẫn động bánh xe và động cơ nhiên liệu có vai trò tạo điện theo cấu hình của hệ thống.

Ranh giới giữa các thuật ngữ có thể khác nhau tùy hệ thống phân loại. Vì vậy, bài REEV sẽ tập trung riêng vào kiến trúc mở rộng phạm vi thay vì mở rộng nội dung này trong bài PHEV.

PHEV theo phân loại xe điện hóa tại Việt Nam

Tại Việt Nam, Thông tư 45/2026/TT-BXD được ban hành ngày 30/06/2026 và có hiệu lực từ ngày 01/07/2026. Văn bản này đưa ra các khái niệm và phân loại liên quan đến hệ thống truyền động điện và hybrid điện trong lĩnh vực đăng kiểm.

Trong phân loại này, PHEV được xác định là xe hybrid điện có khả năng nạp điện từ nguồn điện bên ngoài.

Điểm này phù hợp với đặc trưng kỹ thuật cốt lõi của PHEV: khả năng sạc từ nguồn điện bên ngoài.

Thông tư cũng có các phân loại khác như MHEV, FHEV/SHEV và REEV/EREV với những điều kiện kỹ thuật riêng. Vì vậy, không nên dùng các thuật ngữ này thay thế cho nhau chỉ vì chúng đều có sự kết hợp giữa động cơ đốt trong và hệ thống điện.

Khi cần tìm hiểu sâu hơn về REEV, nên xem một bài riêng về REEV là gì? thay vì mở rộng quá xa trong bài PHEV này.

PHEV trong hệ sinh thái BEV, HEV, PHEV và REEV

Có thể hình dung bốn kiến trúc theo vai trò của nguồn năng lượng và cách truyền lực:

BEV: sử dụng pin làm nguồn năng lượng chính cho hệ truyền động điện.
HEV: kết hợp động cơ đốt trong và hệ thống điện nhưng không sạc pin kéo từ nguồn điện bên ngoài.
PHEV: kết hợp động cơ đốt trong và hệ thống điện, đồng thời có khả năng sạc pin từ nguồn điện bên ngoài.
REEV: sử dụng hệ truyền động điện làm nền tảng, với động cơ nhiên liệu đóng vai trò mở rộng phạm vi thông qua hệ thống phát điện theo kiến trúc của xe.

Như vậy, PHEV là một mắt xích quan trọng để hiểu quá trình chuyển từ HEV sang các kiến trúc có khả năng sạc ngoài. Tuy nhiên, REEV có logic truyền năng lượng riêng và cần được phân tích thành một chủ đề độc lập.

Để hiểu toàn bộ bức tranh, có thể quay lại HUB BEV, HEV, PHEV và REEV khác nhau thế nào?.

Kết luận

PHEV là kiến trúc xe hybrid kết hợp động cơ đốt trong, mô-tơ điện và pin kéo có khả năng sạc từ nguồn điện bên ngoài. So với HEV, điểm khác biệt quan trọng nhất là khả năng plug-in và bộ pin thường lớn hơn, cho phép xe di chuyển một quãng đường nhất định bằng năng lượng điện.

Hiệu quả của PHEV không chỉ nằm ở cấu tạo mà còn phụ thuộc vào cách sử dụng. Người dùng có thể khai thác tốt lợi thế của PHEV khi có điều kiện sạc thường xuyên và quãng đường hằng ngày phù hợp với phạm vi chạy điện.

PHEV cũng là một kiến trúc quan trọng để hiểu sự khác nhau giữa các loại xe điện hóa. Tuy nhiên, PHEV và REEV không nên được đồng nhất. REEV có kiến trúc truyền năng lượng riêng và cần được phân tích thành một chủ đề độc lập để làm rõ vai trò của pin, mô-tơ điện, máy phát và hệ thống mở rộng phạm vi.
